鄭漢軍，孫浩良，吳良科 ，雷民，

國家高電壓計量站，武漢430074

      摘要：本文提出了一種新的針對百萬千瓦以上超臨界大型核電發電機出口CT現場誤差校驗的方法--并聯式等安匝法。運用理論計算和磁場仿真，分析了并聯等安匝法相對于傳統串聯式等安匝法的特點。通過在大亞灣核電站一號機組電流互感器現場誤差校驗中的應用，驗證了此方法較串聯等安匝法具有更高的誤差測量精度。同時文章還通過仿真計算分析了現場雜散磁通對二次測差回路測量精度的影響。

      關鍵詞： GTA；并聯式等安匝法；現場誤差校準；雜散磁通

Application of parallel and equal ampere turns Method on Field Error Calibration Current Transformer in Exit of large Generator

ZHeng Hanjun1, WU Liangke1, SUN Haoliang1,LEi Min1, MA Ping2,, SUN Jian3

(1. State Grid Electric Power Research Institute, Wuhan 430074, China;  2. Tianjin Electric    Power Construction Company Nuclear project department, Shenzhen 518120, China;

   3. DAYA BAY Nuclear Power Operation and Management Company, Shenzhen 518120, China）

Abstract: This article present a new measuring method of errors of CT at the entrance in the large generator(GTA) : parallel and equal ampere turns method. using theoretical calculations and magnetic field simulation, the article analyzed the characteristics of parallel method which different from the traditional serial method. By field checking errors of the No.1 generating Unit current transformer in Ling Ao nuclear power plant, we verify that the parallel and equal ampere turns method has higher accuracy than the traditional serial method. In addition, by simulation, this article analyzes the influent of the stray flux of the scene on the measuring accuracy of second test circuit.

Key words:  GTA ,  parallel and equal ampere turns method,  field error calibration,  stray flux

 0 引語

      發電機出口電流互感器（GTA）是發電機的主要輔助設備，其質量好壞、抗干擾性強弱、精度高低都直接關系到發電機的安全運行，而現代大型發電機所用電流互感器幾乎都為穿芯套入式，安裝處空間小，電磁干擾強，要保證機組的安全經濟有效運行，就要求GTA能在較為惡劣的機、電、磁、熱干擾環境下工作，保證其精度的穩定，一但GTA發生故障，更換工作量大、工期長會造成較大的經濟損失。以一臺300MW機組為例，其機組滿發24小時，對于計量用GTA僅出現0.1％的精度偏移時。一天造成“流失”就達7200kWh，這種情況在實際工作中是容易發生確又很難被發現的，運行一個月時有21萬kWh電量計量誤差。隨著發電機組容量的增大，在經濟效益的驅動下，發電企業按市場經濟要求，也加強自身經濟效益管理。在這種背景下，通過對影響現場誤差校驗的一次大電流導線分布形式、二次測差回路受現場漏磁通干擾影響分析，針對大亞灣核電站一號機出口計量用GTA參數，設計了并聯式等安匝法的現場誤差校驗方案，通過試驗證明了并聯式等安匝法比傳統串聯式等安匝法更接近GTA實際工況，試驗數據最具有代表性。

1. GTA校驗方法簡介

      傳統GTA在技術上一直有兩個難點，一是檢測困難，另一個是在實際三相電壓電流條件下運行時，鄰相工作、短路時所產生漏磁干擾、一次繞組偏心、鐵芯局部飽等因素對其誤差造成的影響[1]。由于GTA一次額定電流值多在2～3萬安培，采用傳統測差方法需相同變比的標準器具[2]，試驗設備昂貴、體積龐大，需要大電流試驗電源設備。一些生產廠家、試驗單位采用在較低額定一次電流下試驗，或者使用串聯式等安匝法[3]進行等效測量，另有根據電流互感器(TA)誤差數學模型采用負荷誤差外推法[4]，進行現場測試。從測試技術觀點上看是可行，但執行過程中易受外界因素影響，在法規上也不明確。現場校驗所模擬的試驗狀態也不盡相同，校驗數據能否真實反映實際運行狀況也存在疑異，在出現數據踩邊或超差時往往會有爭議產生。多年來國內外也提出一些設想及辦法，但至今未見有相關實際應用情況報道。檢索到文章多是關于保護用TPY型GTA電磁兼容性設計、選型參數方面文章，對計量用GTA誤差分析類的較少，有關現場對計量用GTA誤差校驗的文章就更少。長期以來發電機出口的GTA的誤差性能與變化情況也就不得而知[5]，針對上述情況，對大亞灣核電站一號機組出口電流互感器，采用并聯式等安匝測量方式，設計了現場試驗方案，其一次電流升流能力可到1.2倍一次額定值，其一次電流導線的磁場分布也盡可能接近實際狀態，保證了試驗數據真實有效。

2. 大亞灣核電站一號機組計量用GTA并聯式等安匝法現場誤差校驗方案

2.1計量用GTA并聯式等安匝法現場試驗方案介紹

      大亞灣核電站一號機組計量用GTA額定電流比為28000A/1A（28000/20與20A/1A級聯） 準確度等級：0.5級，額定負荷：50VA。設備直徑≤980mm、重量接近150kg。根據試驗方案，GTA將置于發電機16米平臺地面枕木上，用框架結構將標準電流互感器同軸疊放在被測GTA上方，然后用6×6000A升流器成圓弧狀均勻擺放在周圍，并用大電流多股編織導線將各升流器與標準、被測GTA穿心連接形成各自獨立回路。考慮電源容量，并用電容器在升流器原邊進行無功補償。誤差試驗線路原理接線如圖1

      作為GTA現場試驗難點的電源部分，為了減小一次回路阻抗，試驗時盡量將升流器與疊放在一起的標準電流互感器及被測電流互感器靠近一些，以減小回路長度與面積。各回路（共6路）均用5根5米長度的大電流多股編織導線進行連接。電流并聯回路導線在分布上盡可能接近實際母線運行工況，在線圈內部段用尼龍扎扣組合成一股同心垂直放置，同時考慮到返回導線段對TA誤差影響進行了合理布局。根據試驗，長度5m、截面積為2.5cm2的大電流多股編織導線電阻值為0.4mΩ左右，則長度5m、截面積為12.5cm2大電流多股編織導線的電阻約為0.1mΩ。考慮到接觸電阻因素，整個試驗一次回路總電阻（有功部分）按0.5mΩ估算。根據經驗數據，回路感抗不超過1.5mΩ，單個回路阻抗不超過2mΩ，當試驗電流達到5600A時，則升流器輸出電壓不超過12V，考慮到調壓器輸入前端電源線路壓降，可選用2臺容量為60kVA，電壓比為380V/8V升流器串聯使用即足以滿足要求。回路感抗估算值ZL=1.5mΩ，試驗采取升流器原邊并聯電容來進行無功補償，此時升流器變比取38/8，則所需補償電容量估算值為C≈4000μF，回路參數數據以實測為準，試驗時在試驗線路中接入功率因數測量儀進行監測，確定補償度是否達到最優狀態。在最優狀態時，調壓器輸出容量僅考慮被試回路純電阻有功部分。估算調壓器值不超過100kVA，考慮到容量系數選用額定容量150kVA、輸入電壓380V的調壓器。現場GTA誤差校驗試驗如圖2

2.2 一次大電流并聯磁場分布分析

      傳統的串聯式等安匝法與并聯式等安匝法區別主要在一次磁路磁勢 的形成方式，評價兩種方法好壞依據是兩種方法所產生的磁場分布與一次母線磁場分布的趨近程度。串聯式等安匝法采用電流串聯的方式形成了一次磁勢，并聯式等安匝法則采用電流并聯方式。兩者在一次磁勢數值上均與一次母線的相同，但在由電流形成的磁場分布上有較大區別。根據磁場強度僅決定于產生磁場的電流的分布情況的定律[6]，用一次電流導體的分布形式所形成的磁場分布作為判定兩種方法測試數據是否有效的依據。所以要首先搞清一次母線電流分布所產生的磁場分布，作為兩種方法的判定標準。根據試品尺寸建立模型，使用Ansoft軟件對一次母線電流分布所產生的磁場分布進行仿真，其磁場強度分布情況如下圖3

      從云圖3中看到在GTA鐵芯圓周方向上磁場強度相等，分析是由于鐵芯直徑尺寸較大，磁場強度絕對數值量較小且分布均勻，徑向變化量很小。為更清楚地觀察鐵芯中磁場分布情況，在加厚GTA鐵芯尺寸修改仿真模型基礎上，再做仿真計算分析，如圖4所示，在鐵芯徑向平面上，由中心向外，磁場強度逐漸減小。鐵芯圓周的每個斷面上通過磁感應強度基本一致。仿真同時發現一次母線銅導體磁場強度也不是均勻分布，在軸向方向上，中間鐵芯環繞處磁場強度最強，由電流的趨膚效應，在徑方向上，一次母線銅導體表面場強最強。如圖5。 所以在采用并聯式等安匝進行誤差校驗時，對并聯一次組合導體處理方式上時要加以考慮。

      對串聯式等安匝法中串聯電流分布（按均勻繞制分布方式建模）所形成磁場分布進行仿真如圖6，

      圖中為簡化分析模型，用六只均勻分布的電流環體并通以28000/6A同一電流源來模擬串聯式等安匝法的電流分布。從圖中可以觀察到在靠近電流環處鐵芯上的磁場分布有集中現象。
對并聯式等安匝法中并聯電流分布（按集中成一股方式建模）所形成磁場分布進行仿真如圖7所示

      同時對這種并聯式等安匝法中，并聯導體沒有集中綁扎成一股而是均勻分布于鐵芯園周上的情況進行磁場強度分布仿真如圖8。

      當六根導體若集中在線圈一處時，磁場強度分布仿真如圖9

      通過對并聯式等安匝導線三種典型不同狀態分布分析仿真，可以得到鐵芯上磁場強度沿徑向平面上總的分布特點由內向外逐漸減小，但鐵芯圓周的每個斷面上通過磁密有較大差異，圖7與圖3中鐵芯的磁場分布最為均勻也最為接近，即并聯式等安匝法中并聯電流集中分布所形成磁場最接近單母線方式的磁場分布。同時圖6與圖8的鐵芯磁場分布則比較接近，都有鐵芯局部分布過密現象，沒有單母線方式的均勻，可以把并聯式等安裝法的非集中均勻圓周分布看成是串聯式等安匝法的均勻分布狀態。在圖9中鐵芯局部分布過密現象則表現的特別突出，串聯式等安匝法一次繞線分布不均時也會出現相同的狀況，在GTA設計中，廠家考慮到精度及儀表保安系數，設計時鐵芯不會在低于1.2倍額定電流時出現飽和[7]，同時為防止屏蔽鄰相漏磁干擾，在鐵芯上加繞屏蔽繞組，對改善鐵芯中磁密分布不均的情況也有一定的改善作用[8]，  但出現鐵芯局部飽和電流超過屏蔽繞組設計值時，會在二次繞組中出現過流發熱造成熱損傷[9]，需要指出的是鐵芯這種局部飽和的情況主要是由于漏磁鏈過于集中。

      比較上述各種狀況的仿真結果可以得到

      1）并聯式等安匝法是用“安匝并聯方式”解決了一次大電流所需電源容量問題，（采用感應分流方式可解決大電流變比標準器問題）同時將GTA一次母線繞組用并聯等安匝方式進行了磁場分布的等效，盡可能接近單母線的工作方式。

      2）串聯式等安匝法在磁勢數值上滿足了要求，在磁場分布上與單母線工作方式有較大差別。無論何種方式，若出現一次導線分布不均或集中一處時，都會產生鐵芯中磁密分布不均的情況，會使誤差超差，嚴重時會出現鐵芯的局部飽和。

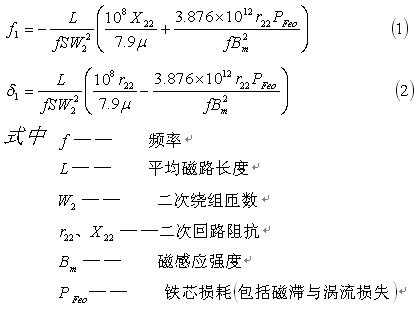

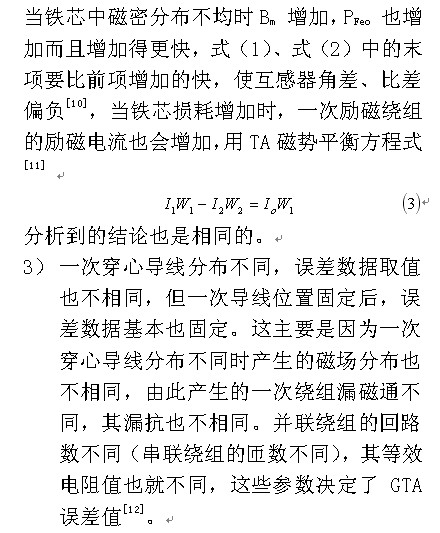

對鐵芯中磁密分布不均的情況而對誤差所產生的影響用功率損耗的觀點進行分析，使用互感器誤差公式的另一種形式可表達為：

2.3現場漏磁通對二次測差回路誤差測量所造成的影響

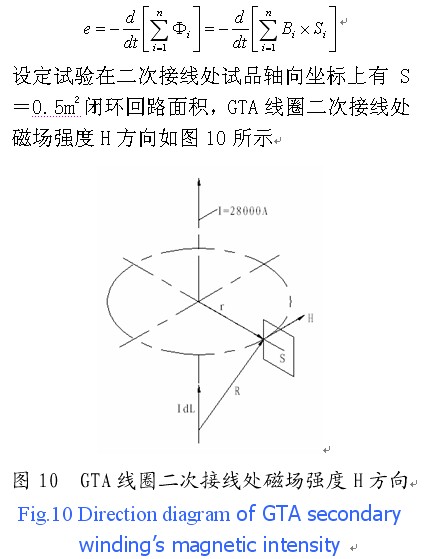

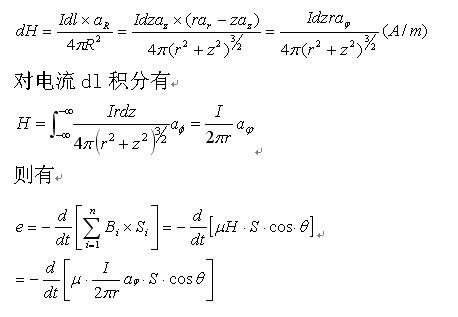

      現場試驗所臨時搭建的誤差測試系統與標準試驗室系統相比存在較多的不確定性因素，除去電源容量因素外，由二次引線所帶來的不確定性因素最大。從現場GTA誤差校驗試驗圖二中看到二次測量回路特別是測差回路部分不同與標準試驗室相對固定，線路多暴露放置在地面(標準試驗室二次回路多用屏蔽管從地下穿過)。設備、電源位置不能固定，難以保證測量引線避開工頻電源線、一次大電流引線的干擾。所以現場試驗時，需合理進行布局，在二次回路引線的長度與走向上，盡可能避開有強磁場區間，在不可避免情況時，盡可能減小漏磁通在二次回路特別是二次測差回路上的作用面積，減小對誤差測量影響。根據電磁感應定律[13]；

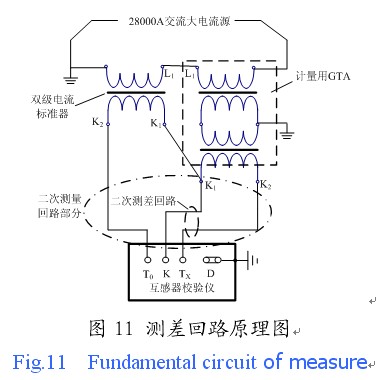

      其中θ角為S面法線方向與該處B方向之間夾角，為簡化進行估算設定成為零時，二次測差回路上產生近1.8V感應電勢，從測差回路的原理圖11上看到，漏磁通對二次測差回路所造成的感應電流對誤差測量的影響量是不可忽略的。影響量達到了誤差限值的1/5。

3. 現場誤差試驗數據分析

      試品GTA電流比28000A/1A由兩級組成，第一級電流互感器（28000A/20A），第二級電流互感器（20A/1A），二次負荷分別為20VA、5VA和1VA。根據用戶要求分別對兩級組合的28000A/1A、20A/1A電流比進行校驗。

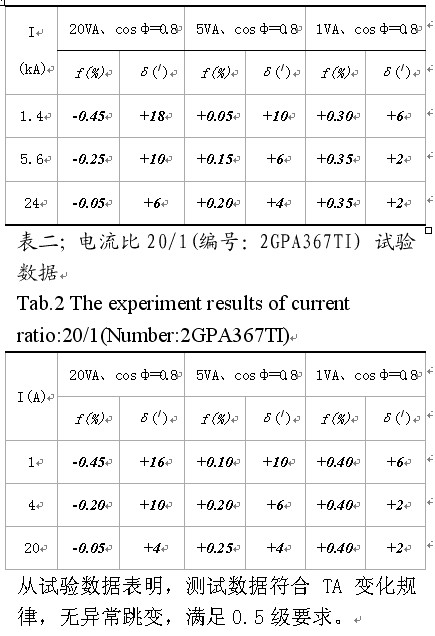

      表一；電流比28000/1(編號：2GPA107TI與2GPA367TI級聯)試驗數據

      Tab.1 The experiment results of current ratio:28000/1(Number:2GPA107TI and 2 GPA367TI series connection)

4. 結束語

      文章通過對大亞灣核電站一號機組計量用GTA現場誤差試驗設計，首次提出了并聯式等安匝的試驗方法，通過對不同一次電流導體分布的磁場分析，比較了串聯式等安匝法與并聯式等安匝法的差別，指出并聯式等安匝法更接近單母線穿心結構GTA的工作狀態， 為這類大電流、大窗口尺寸TA誤差校驗提供了一種有效的試驗方法。對現場中影響誤差試驗的因素也進行分析，給出了相應解決方案。

（參 考 文 獻）

      [1]高祖綿. 短路故障時發電機保護用電流互感器中屏蔽繞組作用的評估[J]. 變壓器, 2002, 39（2）：1-3.

GAO Zu-mian. Estimation on Effects of Shielding Winding in Protective Current Transformers for Generator at Short-Circuit Fault Condition[J]. Transformer, 2002, 39（2）：1-3.

      [2]國家質量技術監督局. JJG313-1994 測量用電流互感器檢定規程[S]. 北京：中國計量出版社, 1994.

      [3]趙修民. 電流比例標準[M]. 山西: 科學教育出版社, 1980.

      [4]國家質量監督檢驗檢疫總局. JJE1021-2007電力互感器檢定規程[S]. 北京：中國計量出版社, 2007.

      [5]陳尚發. 大型發電機電流互感器的誤差研究[J]. 上海大中型電機, 2005, （4）：20-21.

      [6]張三慧. 大學物理學（第三冊）電磁學[M]. 北京: 清華大學出版社, 2000.

      [7]中華人民共和國國家發展和改革委員會. DL/T 866-2004 電流互感器和電壓互感器選擇計算導則[S]. 北京：中國電力出版社, 2004.

      [8]楊樹鋒. 大型發電機中型點電流互感器故障分析[J] . 變壓器, 2010, 47（1）：60-63.

      YANG Shu－feng. Fault Analysis of Neutral Point Current Transformer in Large Generator[J] . Transformer, 2010, 47（1）：60-63.

      [9]林貴文 任樹峰. 大型發電機用電流互感器的屏蔽繞組結構[J] . 電力建設, 2006, 27（3）：58-60.

      Lin Guiwen， Ren Shufeng. Shield Winding Structure of Current Transformer for Large-capacity Generator[J] . Electric Power Construction, 2006, 27（3）：58-60.

      [10]候鐵信. 發電機出口CT現場校驗方法分析[J]. 高電壓技術, 1993, 19（12）：74-76.

      Hou Tiexin. Analusis of On-site Calibration Method of Current Transformer in Exit of Generator[J]. High Voltage Engineering, 1993, 19（12）：74-76.

      [11]趙修民. 測量用互感器[M]. 北京: 機械工業出版社, 1986.

      [12]陸文駿. 精密電流互感器、電流比較儀、互感器校驗儀理論與設計[M]. 北京: 機械工業出版社, 1988.

      [13]Joseph A. Edminister. Schaum’s Outlines Theory and Problems of Electromagnetics, Second Edition[M]. American: McGraw-Hill Companies, Inc.  , 1995.

      作者簡介：

      鄭漢軍（1975-），男，工程碩士，主要從事高電壓大電流計量測試研究。
      聯系人：鄭漢軍
      電話：027－59834644
      Email:  zhenghjwhvri@163.com。
      詳細通信地址：武漢市洪山區珞瑜路143號 國網電力科學研究院計量測試研究所
